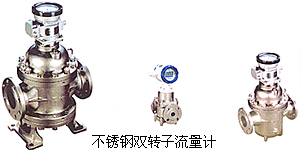

LSZ型双转子流量计是我公司自行研制开发的，最新型的容积式流量汁。用于管道中液体流量测量和控制的精密仪表。具有计量精度高、运转平稳、无脉动、噪音低、使用寿命长和对粘度变化适应性强等特点。因此在石油、化工、冶金、电力、船舶、交通、码头、矿山、热电、食品等部门广泛采用。特别适用于原油、高凝油、高含水原油、石油制品、食品和化学溶液的商贸交易计量和工程自动化计量管理控制。流量计可现场指示，字码直接读数。并可配光电脉冲转换器输出电脉冲(电流)信号，供显示仪表及汁算机处理，使管道内液体流量能远传集中控制。 |
| 双转子流量计的计量室由内壳体和一对螺旋转子及上下盖板等组成，它们之间形成若干个已知体积的空腔作为流量计的计量单元。流量计的转子靠其进、出口处的微小压差推动旋转，并不断地将进口的液体经空腔计量后送到出口(见图2)，转子将转动次数经密封联轴器及传动系统传递给计数机构，直接指示出流经流量计的液体总量. |
|
|
| |
|
 |
| 公称通径(mm) |
8-400 |
| 准确度 |
0.1 0.2 0.5级 |
| 压力损失 |
0-1000mPa.s<80KPa
1000-20000mPa.s<150KPa |
| 公称压力 |
1.6.2.5.4.0.6.4MPa |
| 温度范围 |
-20℃-+80℃ +80℃+150℃ +150℃-+250℃
|
| 介质粘度 |
0-2000mPa.s |
| 环境温度 |
-30℃-+70℃ |
| 联接法兰 |
GB9115.0719-2000 JB/TB2-94
另可按用户指定法兰标准制造 |
| 光电脉冲(电流)转换器 |
防爆标志:ExdⅡ BT4
防爆合格证号:2012047
ExdⅡ CT6(不含乙炔) 防爆合格证号:GYB03478 |
| 电子计数器 |
防爆标志:ExdⅡ CT6(不含乙炔)
防爆合格证号:GYB03479 |
| 防护等级 |
|
|
 |

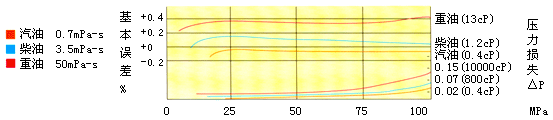

基本误差曲线与压力损失曲线见下图
 |
|
 |
公称 通径
(mm) |
流量范围m3/h |
脉冲当量
升/脉冲 |
|
0.32～0.8mPa.s |
0.8～2mPa.s |
2～5mPa.s |
5～400mPa.s |
400～2000mPa.s |
2000～20000mPa.s |
0.001 |
|
汽油/液化气
|
煤油 |
轻柴油 |
原油、重油 |
高黏度液体 |
高含水、特高黏度液体 |
0.01
|
|
0.5级 |
0.2级 |
0.5级 |
0.2级 |
0.5级 |
0.2级 |
0.5级 |
0.2级 |
0.5级 |
0.2级 |
0.5级 |
0.2级 |
| 15 |
0.6～3 |
|
0.4～4 |
|
0.4～4 |
|
0.4～4 |
|
0.3～2．4 |
|
0.3～2．4 |
|
| 25 |
3～8 |
|
1.5～10 |
|
1～10 |
|
1～10 |
|
1～8 |
|
1～6 |
|
0.1 |
| 40 |
8～20 |
8～20 |
2.7～22 |
5.5～22 |
2.5～25 |
4.4～22 |
2.5～25 |
4.4～22 |
2.1～18 |
4.2～18 |
1.5～12 |
3～12 |
| 50 |
9～36 |
15～36 |
4.5—36 |
9～36 |
4—40 |
7.2～36 |
4～40 |
7.2～36 |
2.8～24 |
6～24 |
2.2～18 |
4.5～18 |
| 80 |
20～80 |
32～80 |
10～80 |
20～80 |
9～90 |
16～80 |
9～90 |
16～80 |
6.5～56 |
14～56 |
5～40 |
10～40 |
| 100 |
25～100 |
40～100 |
13～100 |
25～100 |
12～120 |
20～100 |
12～120 |
20～100 |
8.5～72 |
18～72 |
6.5～54 |
14～54 |
| 150 |
55～225 |
88～220 |
31～250 |
57～225 |
25～250 |
44～220 |
25～250 |
44～220 |
18～150 |
38～150 |
12～100 |
25—100 |
| 200 |
90～360 |
150～360 |
50-400 |
90～360 |
40～400 |
72～360 |
40～400 |
72～360 |
28～240 |
53～210 |
20～160 |
40—160 |
| 250 |
135～540 |
180～540 |
68～540 |
135～540 |
60～600 |
108～540 |
60～600 |
108—540 |
42—360 |
90～360 |
30—240 |
60—240 |
| 300 |
220～900 |
300～900 |
112～900 |
225～900 |
100～1000 |
180～900 |
100～1000 |
180～900 |
70～600 |
150～600 |
54～450 |
113—450 |
| 400 |
400～1600 |
550～1600 |
200～1600 |
400～1600 |
180～1800 |
320～1600 |
180～1800 |
320～1600 |
130～1100 |
275～1100 |
90～750 |
180～750 |
|
| 公称
通径
(mm) |
流量范围m3/h |
脉冲当量
升/脉冲 |
|
0.32～2mPa.s |
2～5mPa.s |
5～50mPa.s |
50～400mPa.s |
400～2000mPa.s |
2000～20000mPa.s |
|
汽油/液化气 |
煤油 |
轻柴油 |
原油 |
重油 |
高黏度液体
|
高含水、特高黏度液体
|
| 40 |
11～22 |
9～22 |
7.5～22 |
7.5～22 |
7.5～22 |
4～12 |
3.3～10 |
0.01 |
| 50 |
18～36 |
14.4～36 |
12～36 |
12～36 |
12～36 |
7.5～22 |
6～28 |
| 80 |
40～80 |
32～80 |
26.7～80 |
26.7～80 |
26.7～80 |
16～48 |
15～45 |
0.1 |
| 100 |
50～100 |
40～100 |
34～100 |
34～100 |
34～100 |
24～72 |
20～60 |
| 150 |
115～220 |
90～220 |
73～220 |
73～220 |
73～220 |
40～120 |
30～90 |
| 200 |
180～360 |
144～360 |
120～360 |
120～360 |
120～360 |
60～180 |
50～150 |
| 250 |
270～540 |
216～540 |
180～540 |
180～540 |
180～540 |
100～300 |
60～180 |
| 300 |
450～900 |
360～900 |
300～900 |
300～900 |
300～900 |
200～600 |
150～450 |
| 400 |
800～1600 |
640～1600 |
530～1600 |
530～1600 |
530～1600 |
400～1200 |
250~700 |
|
